一、產品概述

　　WFB系列無密封自控自吸泵該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產不銹鋼、增強聚丙烯、鑄鋼、鑄鐵等多種材質的系列型號，五種不同造型共一千余種規格。在環保、消防、市政、凈水、國防軍工、電子、電力、化工、冶金、醫藥、食品、電鍍、采掘選礦、紡織印染、民用建筑等行業中廣泛適用，深受新老客戶的信賴。

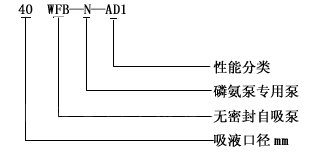

　　二、型號意義

　　

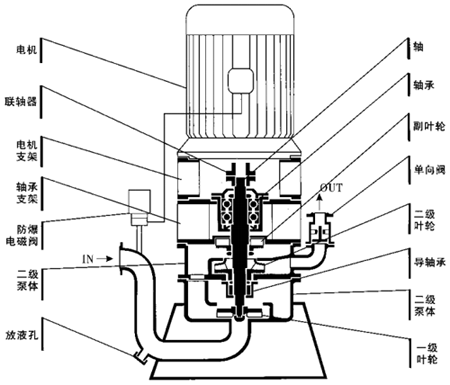

　　三、結構圖

　　

　　四、技術特性

　　為了合理的配套電機，我們借鑒發達國家的經驗，把水泵分為A、B、C三種工況等級，該樣本中的配套電機功率，是根據***等級匹配的。您若在B、C級工況使用，可視具體情況，適當降低配套電機功率。

　　工況等級劃分如下：

　　***工況條件是：連續運行，吸程、流量、揚程三項性能均需達標;

　　B級工況條件是：連續運行，三項性能只需兩項達標;

　　C級工況條件是：間隔運行，三項性能只需一項達標。

　　五、結構特點

　　WFB型無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成。該泵體內部由吸入室、儲液室、氣液分離室等部分組成。泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的。由于該泵具有獨特的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥。該泵配有“電動空氣控制閥”運行時，控制閥關閉，實現密封;停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“***引流、永久自吸”。

　　六、安裝拆卸

　　七、性能參數

型號			轉速 r/min	流量 M3/h	總 揚程 m	配套功率 kw	允許吸深≤m	吸液口徑 Mm	出液口徑 Mm	整機重量 kg
類別 Type code	材質代號 Material code	型號 model
1-5	T.G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1-5	T.G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1-5	T.G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1-5	T.G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32	125
				8	13
				10	11
1-5	T.G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32	125
1-5	T.G.PP.BXG	50WFB-A	2900	7.5	28	5.5	5	50	40	205
				12.5	26
				15	24.5
1-5	T.G.PP.BXG	50WFB-AD	2900	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1-4	T.G.BXG	50WFB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1-4	T.G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29
1-5	T.G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1-4	T.G.BXG	50WFB-C	2900
