BF型耐腐蝕離心泵用于輸送不含固體顆粒,有腐蝕性的液體,被輸送的介質溫度為-20℃~105℃,泵進口0.6Mpa.流量Q3.36~190.8m3/h揚程H5.2~100m。

　　?流量：2-191m3/h

　　?揚程：5.2-70m

　　?效率：17%-80%

　　?泵重：40-194kg

　　?電機功率：0.75-75kw

　　?汽蝕余量：2.0-7.0m

　　產品概述

　　BF型耐腐蝕化工泵是單級單吸懸臂式耐腐蝕化工離心泵，本公司汲取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。

　　本化工泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。

　　本公司化工泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

　　性能參數

　　BF型耐腐蝕化工離心泵技術參數及型號意義：

　　流量：2～191m3/h;

　　揚程：5.2～70m;

　　轉速：980/1480/2980r/min;

　　功率：0.75～75KW;

　　進口直徑：25～150mm;

　　高工作壓力：2.0Mpa。

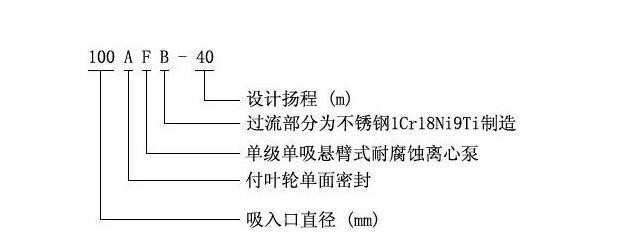

　　型號說明例：100FB-37A

　　100-泵吸入口徑

　　F-單吸單級懸臂式耐腐蝕化工離心泵

　　B-泵與輸送介質接觸過流部分為不銹鋼1Cr18Ni9Ti制造。

　　37-泵設計點揚程值

　　A-葉輪外徑切割。

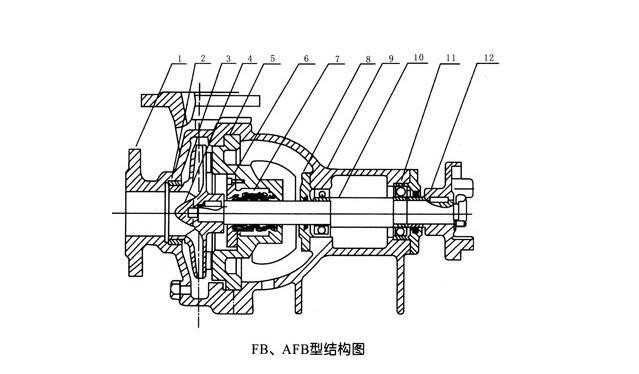

　　BF型耐腐蝕化工離心泵結構說明：

　　1泵殼、2密封環、3葉輪、4葉輪螺母、5泵蓋、6密封蓋、7機械密封、8軸承蓋、9軸承體、10泵軸、11軸承、12聯軸節。

　　泵的旋轉方向：自吸入口向電機端看為順針方向旋轉。

　　泵與電機是通過彈性聯軸器安裝在同一個底座上。

　　泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。

　　BF型耐腐蝕化工離心泵產品用途：

　　FB型不化工泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端面機械密封，為提高產品質量、減少跑、冒、滴、漏,防止污染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。

　　泵安裝與拆卸：

　　1、安裝機械密封前，要檢查所有元件是否損壞。如有損壞的，應進行修復或更換。

　　2、嚴格檢查動環與靜環的摩擦端面，不許有任何細微的碰撞劃傷，裝配前時，動環、靜環端面要涂一層清潔的機油。

　　3、裝配中要注意消除偏差，正確調整彈簧的壓縮量，使其不得太松太緊。緊固螺釘時，要均勻把緊，避免發生偏斜，使密封失效。

　　4、拆卸時要注意泵的拆卸順序。

　　泵使用說明：

　　起動：

　　1、準備必要的搬手與工具。

　　2、檢查密封裝置油杯內潤滑脂是否注人。

　　3、檢查泵的旋轉方向是否正確，嚴禁反轉，轉向錯可使葉輪螺母松脫，使腐蝕介質進人軸頸產生腐蝕，導致泵無法工作，也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好，確保安全生產。

　　4、在泵安裝位置低于液面(倒灌情況)時，泵在起動前，要打開管路的閘閥，泵液體充滿泵內。如果安裝位置高于液面(真空情況)時，泵在起動前要灌泵和排氣，使泵內和吸人管路內充滿液體，排凈泵內空氣。

　　5、起動電機后，緩緩打開排出口閘閥，使泵工作正常后，再將閥門開至需要的程度。

　　停止：

　　1、關閉壓力管路閘閥。

　　2、停止電機。

　　3、關閉吸人管路閘閥。

　　4、在環境溫度低于液體凝固點時，要放盡泵內存液。

　　5、如果泵處于長期停止使用時，應將泵內腐蝕性介質放凈，并用清水沖洗干凈，清理后，要妥善保管。

　　運轉：

　　1、應經常檢查泵和電機的溫升情況，主要是軸承溫升情況，要求軸承溫度不超過73℃。

　　2、運轉過程中，如發現噪聲和其它不正常聲音時應立即停止檢查，排除故障后方可運行。

　　3、注意密封裝置加油杯，應保持儲油，并及時補充、保證潤滑。

　　4、機械密封使用在清潔的無懸浮顆粒的介質中。因此對新管路系統要特別注意清洗管路。

　　性能參數請直接到水泵選型頁面直接查詢
